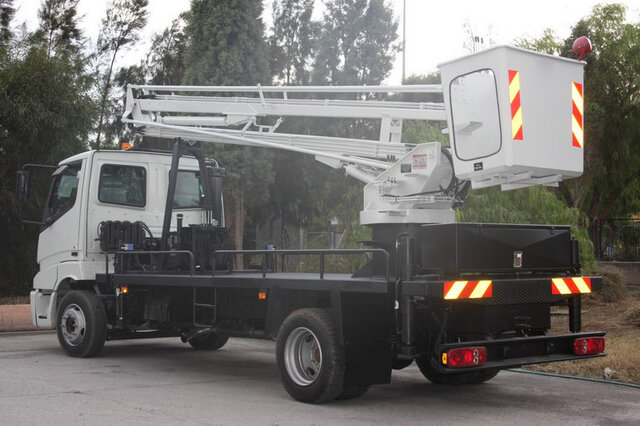

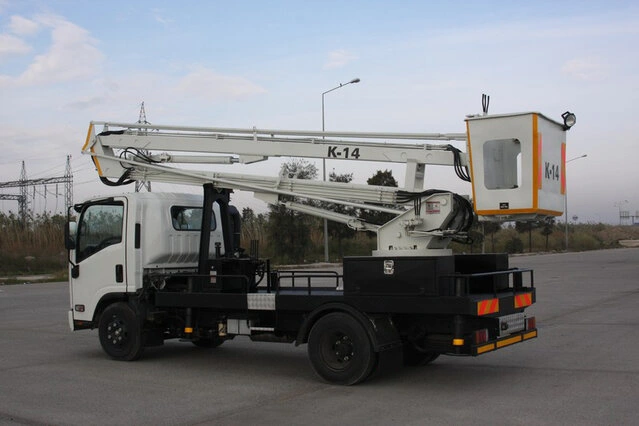

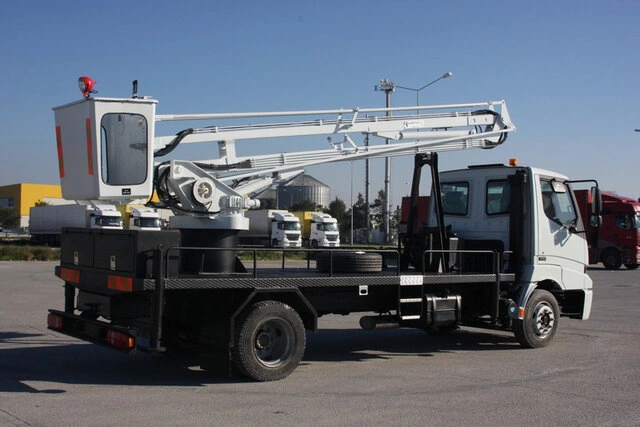

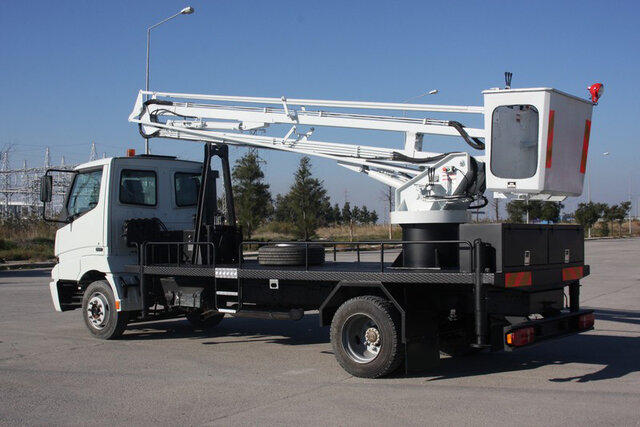

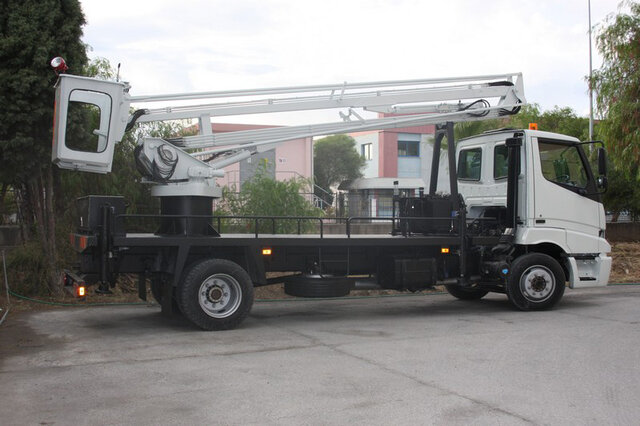

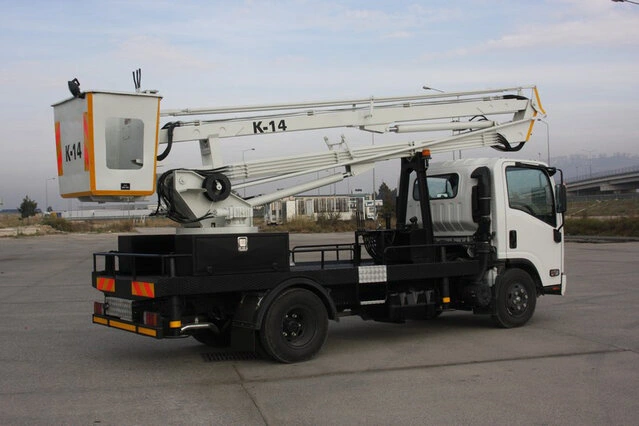

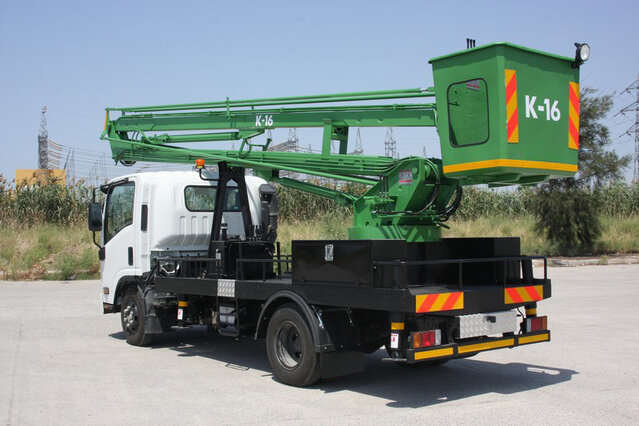

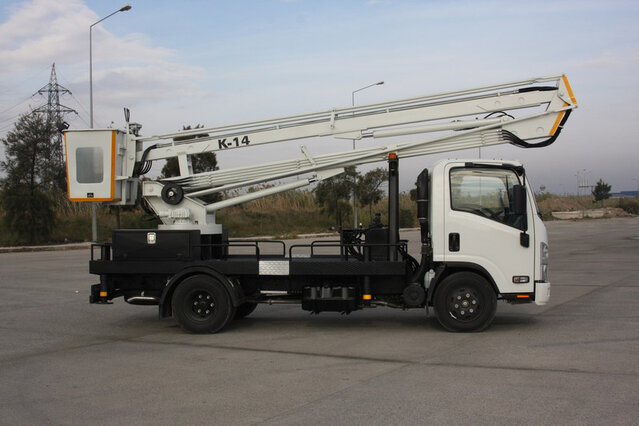

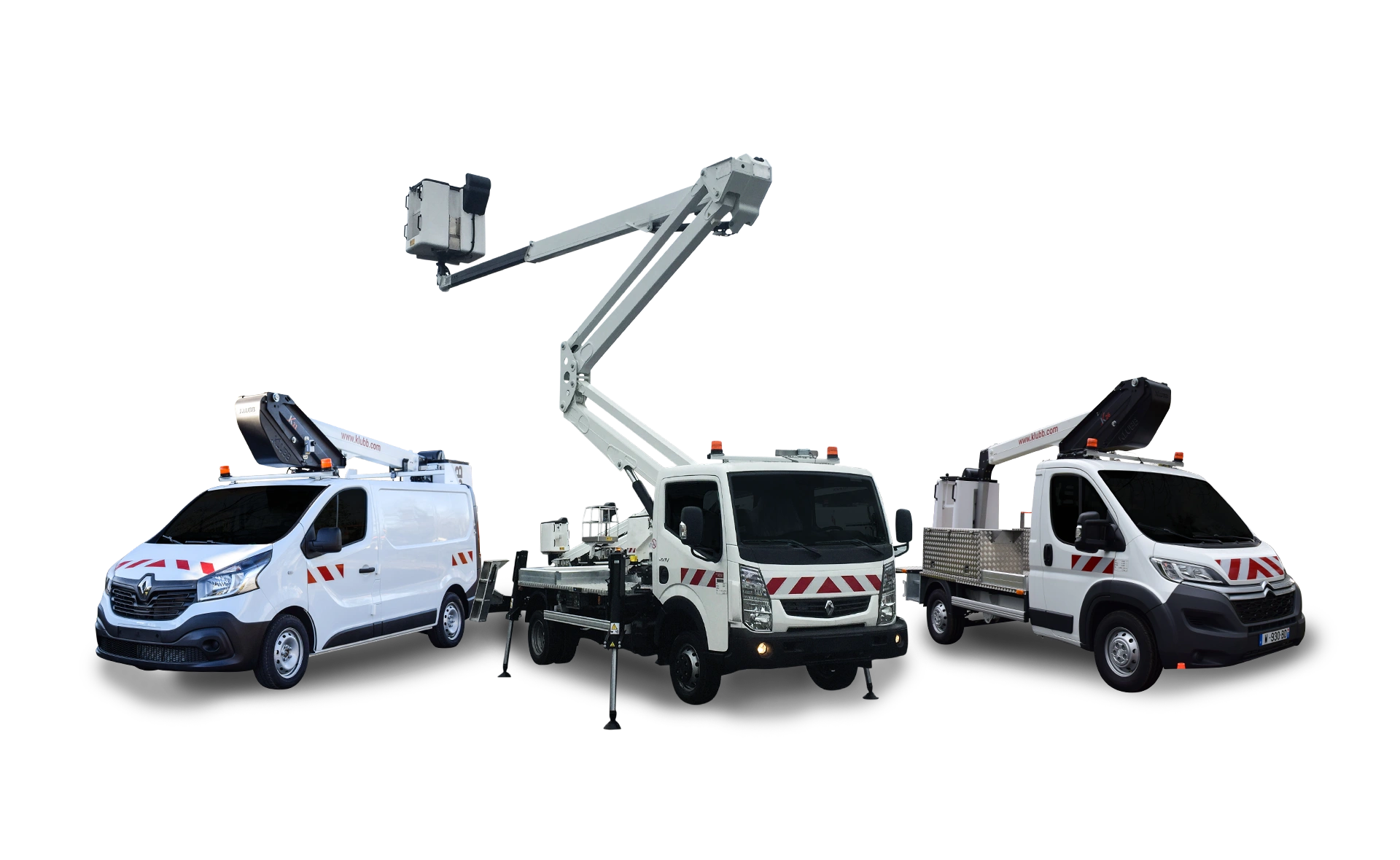

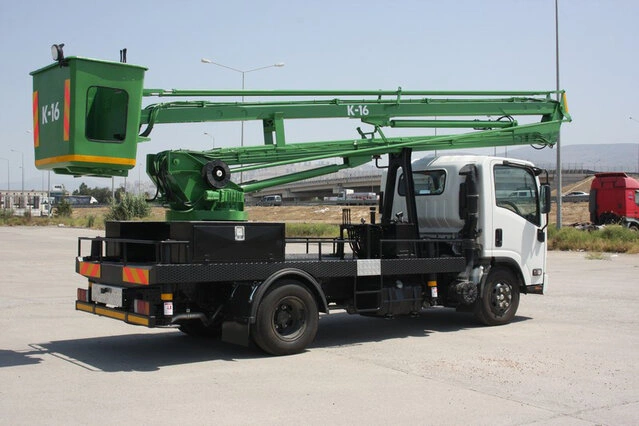

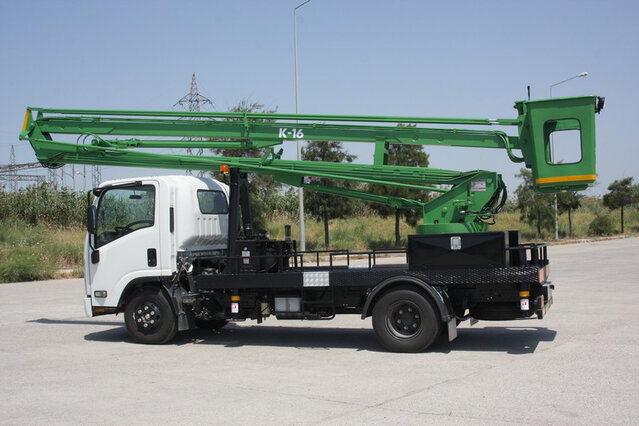

NACELLE ARTICULLE
- De 10 à 20 mètres hauteur de travail
- La structure principale est formée de tubes d’acier en profilé carré ou rectangulaire, de sections et de longueurs variables (4 à 7 mètres) articulés sur une tourelle. La tourelle d’orientation repose sur une couronne dentée ayant une rotation de 360° infinie, assurée par un réducteur à vis sans fin et un moteur hydraulique.
- Pour les nacelles de 18 et 20 mètres : sur le bras supérieur s’ajoute un télescope en profilé carré. Le bras, le télescope et la rotation sont actionnés indépendamment et commandés depuis la position haute (panier nacelle) ou depuis la position de travail basse située sur la tourelle.
- La rotation est pourvue d’un système de blocage interdisant la
manœuvre de rotation tant que le bras n’est pas dégagé de son support en
position de repos;
- Le panier de la nacelle est fabriqué en vitrorésine avec âme intérieure
en acier. Poids admis en nacelle 265 Kg Dimensions (L x l x H) 100 x 60 x
110 cm ; Il est isolé contre tout contact accidentel avec des lignes
hautes tensions;
- La puissance hydraulique est délivrée par une pompe à pistons de 30 litres accouplée directement sur PTO du camion;
- Une pompe manuelle est prévue pour toute manœuvre de secours, y compris la rotation de la tourelle;
- Pour assurer la sécurité, les valves de blocage pilotées sont montées sur tous les vérins et les stabilisateurs.
